电快速瞬变脉冲群测试方法说明

参考标准以及名词定义

本部分涉及的标准为：IEC 61000-4-4:2012，EN 61000-4-4:2012 ， GB/T 17626.4-2018

重复性快速瞬变试验是一种将许多快速瞬变脉冲组成的脉冲群耦合到电气和电子设备的电源端口、信号端口以及接地端口的试验，试验的要点是瞬变的高幅值，短上升时间，高重复率和低能量

本试验是为了验证电气和电子设备对诸如来自切换瞬态过程(切断感性负载、继电器触点弹跳等)的各种类型瞬变骚扰的抗扰度。

适用范围

该标准适用于所有电子产品的EFT干扰要求，并建立了测试等级以及确定测试程序

本部分的目的是为了评估电气和电子设备的供电电源端口、信号、控制和接地端口受到电快速瞬变脉冲干扰时的性能确定一个共同的能再现的评估依据。

该标准是EMC的基础标准，IEC产品委员会(制定认证标准)负责去确认是否应用本标准的试验标准，并确认合适的试验等级和性能判据。

此标准定义EFT如下：

    - 测试电压波形

    - 测试等级的范围

    - 测试设备

    - 测试设备的校准和验证程序

    - 测试布置

    - 测试步骤

该标准给出了在实验室和现场试验的技术规范

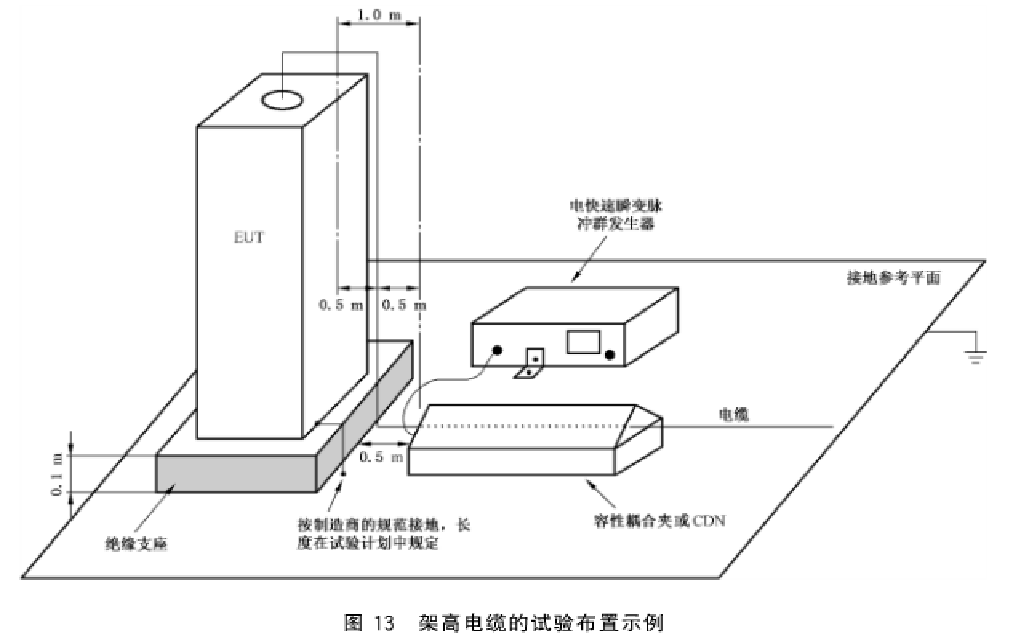

试验布置
