工频磁场抗扰度试验（IEC 61000-4-8）
1.试验范围
----住宅区和商业区
----工矿企业和发电厂
----中压、高压变电所
试验布置
试验布置包括以下几个方面：
----受试设备
----有感线圈

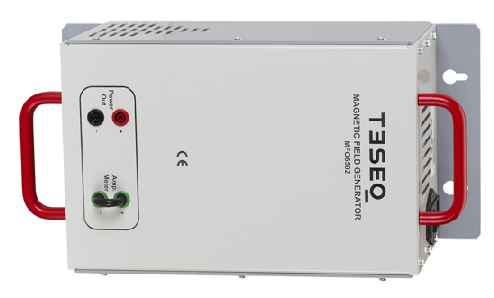

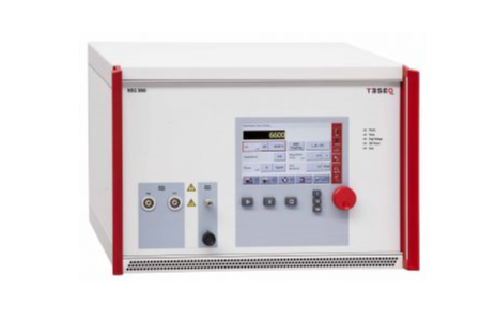

----信号发生器
----落地式接地参考平面（GRP）
落地式接地参考平面（GRP） GRP应放置在实验室室内，EUT和辅助设备应放在GRP上，并于GRP连接。
GRP应是0.25mm厚的非磁性金属薄板，可用其他金属薄板，但其厚度最小应为0.65mm。
GRP的最小尺寸为1m* 1m。
GRP的最终尺寸取决于EUT大小。
GRP应于实验室的安全接地系统连接。
受试设备
受试设备的布置和连接要满足其功能要求。设备应放在GPR上，两者之间有0.1m厚的绝缘支撑。
设备外壳应经EUT的接地端子直接与GRP上的安全接地连接。
供电输入和输出回路应与电源、控制和信号源连接。
应使用由设备制造商提供或推荐的电缆。若没有推荐，应采用一种合适于受试设备信号的无屏蔽电缆。所有电缆应有1m的长度暴露于磁场中。
台式设备的架设图
